一、产品介绍

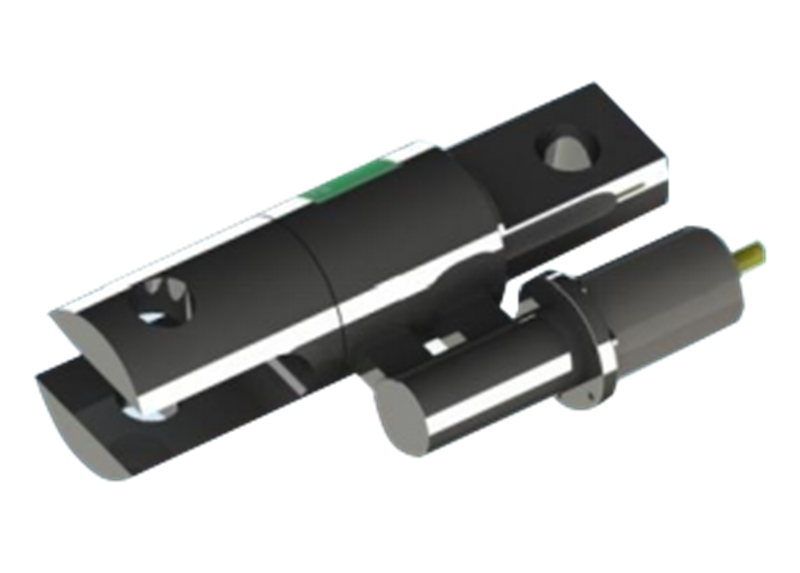

      CL-YB-22EF 系列测力传感器适用于石油测井设备张力测量，试验 机、工业计量设备等拉力测量。内置 变送器，能与石油测井仪表、智能仪表、PLC 等测量系统良好匹配。可根据客户要求定制机械尺寸及电气参数。

二、技术指标

（1）型号：CL-YB-22EF.

（2）量程：100KN、200KN、40000Ib.

（3）综合误差：≤0.1%F.S.

（4）输出信号：4线制或3线制0～5V、0～1.5V、电桥信号1.5±0.3mV/V.

（5）零点温度漂移：0.02%F.S/10℃.

（6）灵敏度温度漂移：0.02%F.S/10℃.

（7）零点输出：0.05～0.25V或±0.3%F.S.

（8）绝缘电阻：2000MΩ/50VDC.

（9）工作电压：12V DC或±15V DC.

（10）工作温度范围：-20～60℃.

（11）过载能力：120%F.S.

（12）产品附件：传感器、接插件插头(可配屏蔽电缆)、合格证.

（13）接线方式：九芯接插件：1、2脚-+15V电源、3脚--15V电源、4、6脚-GND、5脚-信号输出、7脚-测试端.

                             七芯接插件：1脚-红色电源正、5脚-黄(白)色电源负、2脚-绿色信号正、3脚-黑(蓝)色信号负.
